La máquina perforadora de túneles es una máquina importante en el proyecto de construcción de la ciudad, como el metro y la instalación de tuberías. Para llevar a cabo el corte y lubricar la broca de la máquina de túneles, los operadores deben agregar gran cantidad de agua o fluidos de perforación en el pozo de perforación. Para ahorrar costos, los operadores también deben pensar en reutilizar los fluidos de perforación.

El equipo de reciclaje de lodo se utiliza principalmente para reciclar los fluidos de perforación y eliminar los recortes. La coctelera, la lijadora y el silterio podrían separar respectivamente los sólidos gruesos, la arena y el limo. Para sólidos finos, se necesitaría la centrífuga decantadora.

Después de varios tiempos de reciclaje, la gravedad específica de los fluidos de perforación sería cada vez mayor debido a la acumulación de sólidos ultrafinos que ni siquiera se pueden eliminar utilizando solo la unidad de centrifugado. Los operadores deben agregar químicos a los fluidos de perforación y luego realizar el proceso de deshidratación.

El paquete de centrifugado de deshidratación incluye 2 partes: sistema de dosificación de productos químicos y unidad de centrífuga decantadora de tazón grande. Las unidades listas para su envío a Singapur están diseñadas en contenedores con la centrífuga y la unidad de dosificación se colocan en el contenedor de 20 alimentos para facilitar el transporte y la seguridad en el lugar de trabajo.

El sistema de dosificación de GN consiste en tolva de alimentación de polvo, tornillo de transferencia de polvo, tanque de mezcla y bomba de descarga. El tornillo es PLC para la medición precisa del polvo. El tanque de mezcla se divide en 3 departamentos para la mezcla, curado y almacenamiento de polvo de floculación. El procedimiento de mezcla es también PLC para la conveniencia automática. Antes de que los fluidos de perforación se introduzcan en la centrífuga decantadora, el agente de floculación se mezcla primero con los fluidos para recolectar los sólidos ultrafinos. Así, la centrífuga decantadora eliminaría el flóculo de los fluidos de perforación.

Los equipos de gestión de recortes de perforación se utilizan para el tratamiento posterior de los cortes de perforación descargados del shaker shale primario de control de sólidos. Al hacer este proceso, se podrían recuperar más fluidos de perforación. Las normas de protección ambiental solicitan al perforador llevar el sistema de gestión de recortes de perforación al sitio de perforación.

Un antiguo cliente de GN de ​​América del Sur que alguna vez obtuvo más de diez unidades de centrífuga decantadora ordenó los 2 sets del sistema de gestión de recortes de perforación a base de petróleo. “Necesito tener este tipo de equipo para ayudarme a gastar mi negocio. Y hasta ahora, los equipos de GN funcionan bien, por eso los pido “, dijo el cliente de GN.

El sistema de gestión de recortes de perforación de GN se lanzó por primera vez en el año de 2014, en todo el año de 2015, con la caída de la industria petrolera y, por el contrario, el sistema de gestión de recortes de residuos de GN generó muchos pedidos de GN.

El sistema de gestión de recortes de 2 juegos ya se envió la semana pasada. Los 3 equipos principales de gestión de recortes están incluidos en el sistema.

Secador de cortes verticales: el secador de cortes de la serie GNCD930 está diseñado con una velocidad fija de 900 RPM para producir una fuerza de 750 G para la separación de los recortes. Esta unidad tiene un sistema de circulación de aceite para proteger el rodamiento durante la rotación del eje. Además, antes de hacer funcionar la bomba de aceite por un tiempo, alrededor de 1 minuto, el operador no puede arrancar el motor principal. Este es también un diseño de protección.

Agitador de secado: el agitador de secado de GN ahora se desarrolla con una plataforma de agitadores mucho más ancha para una fácil recolección de los recortes. La nueva versión del agitador de secado abandonó la caja de amortiguación tipo tolva extendiendo la plataforma del agitador. Esta unidad de agitador de secado de alta fuerza G también podría usarse para tratar el corte descargado desde el agitador de control de sólidos y con una malla de malla fina para tratar la efluencia del secador de recortes para la separación de sólidos finos.

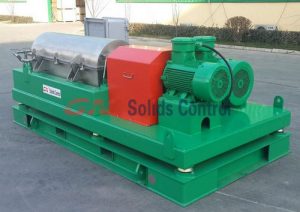

Centrífuga para decantación de residuos: GN tiene un modelo de centrífuga de 14, 18 y 22 pulgadas que se puede usar en el sistema de gestión de corte de residuos. Se utiliza para separar los sólidos con un tamaño de 2 a 5 micrones en los fluidos de perforación.

Un cliente de Medio Oriente alguna vez probó varias piezas de la pantalla vibratoria de GN el año pasado. Este año, el cliente regresó a GN y colocó un pedido de casi diez unidades de agitadores de lutitas de fluidos de perforación y un agitador de contenedores llenos.

“GN cambió mi forma de pensar en las pantallas hechas en China, las pantallas que obtuve de GN no solo ahorran mi costo en la compra, sino que también funcionan mejor de lo que esperaba. Puedes hacer una buena pantalla, creo que también puedes hacer buenos shakers. ”Dicho por este cliente cuando le dio este pedido a GN.

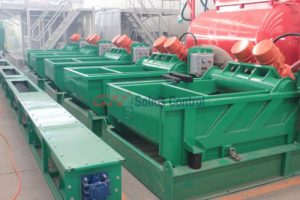

Con la mejora y el desarrollo de mantenimiento, shale shaker de GN se ha actualizado más. Después de varias versiones lanzadas, ahora, el shale shaker de GN tiene las siguientes características:

1. Estructura simple y fácil de operar. La mayoría de los comentarios de los usuarios de GN Shaker dicen que el shaker de GN es simple y fácil de operar, lo que hace que el operador se acostumbre a él en muy poco tiempo. No importa el funcionamiento de la sustitución de la coctelera o la pantalla, es fácil y mucho tiempo ahorrado.
2. El tratamiento térmico en toda la plataforma del agitador hace que pueda soportar la vibración G fuerza hasta 8. La tecnología patentada para instalar el sello de goma debajo de los paneles de la pantalla siempre atrae a los clientes.
3. Al cambiar un alimentador de lodo de diferentes tipos, el agitador de GN se podría usar para varios propósitos, como el reciclaje de lodo primario en el sistema de lodo o como un agitador de secado en la gestión de recortes de residuos.

GN mostrará la última versión de GN shaker en Beijing CIPPEthis March, bienvenido a GN Booth.

Después de incorporarse a la nueva línea de fabricación, la capacidad de fabricación de GN en pantallas de coctelera aumentó considerablemente. La calidad también está asegurada.

1. GN ahora es capaz de proporcionar las pantallas de agitador que se fijan en la propia unidad de agitador de GN y la pantalla de reemplazo de otros agitadores de marcas conocidas.
2. La soldadura de Robert garantiza la consistencia del marco de la pantalla en la dimensión y la forma de salida, lo que facilitará la fijación en el agitador. Las mallas de alambre de 3 capas de API 60 extienden la vida útil de la pantalla.

Muchos clientes de Medio Oriente acuden a GN para solicitar el sistema de lodo utilizado en la perforación de pozos de agua. Algunos de estos se utilizan para pozos de agua civil, mientras que algunas de las unidades se utilizan en la perforación de pozos de inyección de agua en yacimientos petrolíferos. Para algunos pozos de petróleo con gran contenido de gas natural en la capa de petróleo o en el último período de extracción, el trabajador petrolero siempre inyecta agua en el pozo de petróleo para mantener una presión estable de la capa de petróleo para asegurar una alta tasa de producción de petróleo.

Uno de los clientes de GN de ​​Medio Oriente devolvió las fotos del sistema de lodo 500GPM de GN en su sitio. Acaban de terminar la puesta en marcha de esta unidad y se dieron buenos comentarios a GN. A diferencia del sistema de lodo para la perforación petrolífera, este sistema de lodo de pozo de agua está diseñado con una estructura compacta de modo que se pueda colocar en un remolque para facilitar el traslado de un sitio a otro.

Abajo especificaciones de este pozo de inyección de agua perforando el sistema de lodo.

1. Las pantallas de 3 paneles GN Shale Shaker para la separación de sólidos de la primera etapa, con un área de pantalla de 2,6 metros cuadrados, se utilizan para eliminar los recortes de perforación gruesos.
2. De-lijadora, de-silter y debajo de la coctelera de secado localizada compuestas unidad de limpiador de lodo 3 en 1 para la separación de arena y limo. Las unidades de ciclón son material de PU completo, las cantidades de 10 pulg. De lijadora y 4 pulg. De silter ciclón son respectivamente 1 y 8.
3. Las bombas centrífugas de tres unidades están equipadas con motores eléctricos de 50 CV. 2 de ellos se utilizan para transferir lodo de perforación a la unidad de ciclón, mientras que el tercero es para la tolva de mezcla de lodo. Recomendar la bomba del mismo modelo facilitaría el mantenimiento futuro del cliente.
4. Esta unidad también tiene un compartimiento de tanque independiente para mezcla y almacenamiento de lodo.
5. La potencia total solicitada para ejecutar este sistema de lodo de 500 GPM es de 126 kW, el usuario podría equipar el motor en consecuencia como se muestra en las siguientes imágenes. El cliente localmente consiguió el motor y lo puso en el remolque como fuente de energía del sistema de lodo.

GN shale shaker fue altamente elogiado por el cliente y la historia de rendimiento se publicó en Gas Oil & Mining Contractor este mes de mayo, escrito por Ken Wysocky. El título del artículo es Shale Shaker Las máquinas ayudan al contratista de California a mantenerse a la vanguardia del juego en la industria de campos petroleros de ritmo acelerado.

El enlace del artículo es el siguiente: http://www.gomcmag.com/editorial/2016/05/no_slacking_allowed

“Las apuestas son altas cada vez que el contratista Matt Reyes lleva su maquinaria de control de sólidos a una plataforma de perforación. El resultado final: mantener el ritmo o apartarse del camino para otro contratista que pueda. ¿La solución? Agitadores de pizarra de cuatro paneles hechos por GN Solids America “.

En la industria de yacimientos petrolíferos, a la empresa de servicios de yacimientos petrolíferos, especialmente quienes brindan servicios de control de sólidos y deshidratación, un gran nombre será el negocio; Mientras más importante es su reputación, tiene que ser tan buena como su equipo. Si su equipo se descompone, las compañías de perforación ya no lo llamarán.

Al principio de considerar invertir en el agitador de shale GN, el cliente se sintió atraído por el costo, pero finalmente, el cliente encontró que el shale shale de GN puede funcionar bien como las especificaciones de rendimiento establecidas, lo que convenció al cliente de obtener más unidades de GN.

“Los factores clave de productividad en los shale shakers son la capacidad del fluido y la fuerza G generada para hacer vibrar la pantalla; cuanto más altos son los valores de gpm y fuerza G, más puede procesar la unidad por hora. Las especificaciones para un agitador de cuatro paneles GN Solids muestran una capacidad de flujo de hasta 616 gpm y una fuerza G de 8, y la unidad entrega en ambos conteos, lo que es crítico, dice Reyes. “Muchas unidades dicen que te darán tanta G-force, pero cuando haces un análisis de movimiento, casi nunca llega a las especificaciones”, señala. “Pero éste lo hace”.

Este cliente tiene agitadores de shale GN y limpiadores de lodo; El limpiador de lodo está diseñado para tener el mismo modelo de agitador de lutitas como un agitador de secado inferior para los cortes de perforación descargados de las unidades de ciclón. El tratamiento térmico general en la plataforma del agitador hace que la unidad sea lo suficientemente fuerte cuando vibra bajo la fuerza G hasta 7,5 u 8. La viga horizontal de acero soldada en la pared de la cubierta fortalece nuevamente la plataforma del agitador. Las pantallas de cuatro paneles están firmemente fijadas por 8 bloques de cuña en el marco de la pantalla. El marco de la pantalla está hecho de acero inoxidable con una mejor característica anticorrosión. Con un área de pantalla de 2,73 metros cuadrados, el shaleero shale GN muestra el caudal hasta 600 GPM cuando se utiliza la pantalla API 40. El contratista podría ajustar el tamaño de la malla de la pantalla según sea necesario, dependiendo de la cantidad de arena, arcilla y otros materiales que esperan perforar.
